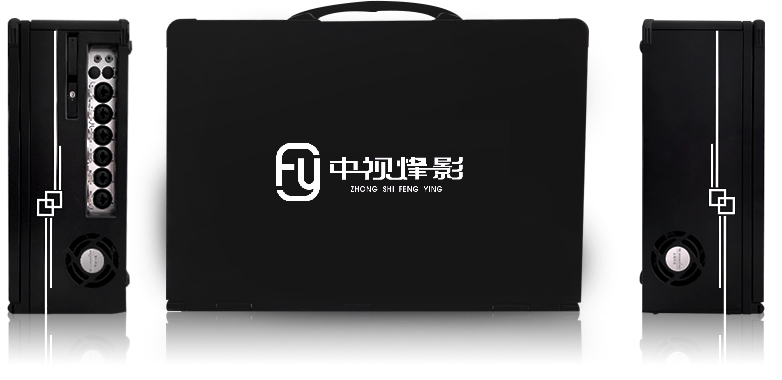

FY-BX90 便携导播一体机

产品概述：

————————

中视烽影便携导播一体机（FY-BX90）是一款用于高清录制、网络直播的设备。通过该产品可以实时采集、切换、编码、直播、录制多通道的高品质音视频流。集特技切换台、调音台、非线性编辑、字幕机功能于一体，可广泛应用在多机位现场直播或录制的应用场合，如公开课录制、精品课录制、会议直播、校园电视台直播和法院庭审直播等。

硬件配置：

————————

1.一体化设计：一体化便携集成设计上翻式结构

2.合金结构机箱：采用合金加固机箱，抗压、抗震、抗电、耐湿热环境

3.显示屏：1块17.3英寸超薄液晶显示屏，1920x1080分辨率，配钢化玻璃膜

4.架构：X86结构，非嵌入式构架

5.系统处理器：i7-8709G/i7-12700H/i9-12900H

6.内存：DDR4 16G/32G

7.系统存储：SSD 1T

8.显卡：1050 4G/3050 独显

9.IO接口：1*HDMI2.0输出，4*USB3.0， 1*USB Type-C，1*SD Card，1*耳机接口，1*麦克风，48键切换面板，四维PTZ云台，标准电脑键盘

10.操作系统：windows10专业版正版激活

11.网络：支持千兆网口

12.供电：DC 12V-19V

13.插槽：1个PCIE*4插槽，可配4路HDMI高清/4路SD高清I或/2路HDMI+2路SDI高清

14.声卡：内置百灵达UMC22声卡，幻象电源开关指示功能

15.专业操控台：包含内嵌式PC键盘、内嵌式鼠标触控板、内嵌式广电级录播导播切换台（包含T型推杆、微型拇指式控制摇杆）

16.内置导播切换台：内嵌专业导播切换控制台，支持12路PGM/PVW按键，支持输出音量调节，带音频旋钮，内嵌式T型推杆，广电级背光双色按键；支持云台控制

17.视频输入：4路HDMI高清/4路SD高清I或/2路HDMI+2路SDI高清任意搭配

18.视频输出：1路HDMI输出，支持SRT/RTMP/NDI网络输出

19.扬声器：立体扬声器

20.重量：约5公斤

21.工作环境：储存温度 -30℃ to +70℃ 工作温度 -20℃ to +60℃

22.包装方式：双层瓦楞纸箱内外箱，珍珠棉内衬

软件特性：

————————

1.输入/输出：支持手机摄像头、USB摄像头、摄像机、IPVGA、本地Media、图文字幕、音乐音频等多种信号源。

2.视频输入：支持5路外部信号输入（包括：SDI或HDMI、手机摄像头WI-FI或HDMI输入、流信号、USB摄像头、远程IPVGA、本地桌面），支持IP拉流信号接入方式。

3.本地输入：1路媒体文件输入，用于播放本地视音频和图片素材，支持视音频素材（AVI/MP4/MOV/MPG/MXF等）、序列素材、图片素材、延时摄影素材等多种类型，高标清全兼容，画幅自适应可调节，支持入/出点编辑、单文件循环播放方式，支持自动触发播放（MED通道切至主输出即自动播放，双击播放视频文件即切入直播）。

5.1路音乐音频输入，支持MP3、WAV、W64、WMA等常见音频格式，兼容44.1KHz/48KHz等各种音频采样率/比特率，兼容多声道文件。

6.1路图文字幕输入，支持多格式图片（BMP/JPG/TGA/PNG/TIFF等）文件，图像序列文件，GIF动画文件，字幕文件（*.vtlayout），字幕动画文件（*.vxmovie），延时摄影文件，素材播放位置可根据需要随意调整。

7.手机摄像机信号接入，支持3路WiFi方式信号、3路流信号：

8.手机摄像WI-FI信号接入，支持手机端横屏、竖屏拍摄模式

9.本地RTMP服务器拉流功能，满足局域网内连接多个移动设备信号源的需求；

10.手机摄像机使用HDMI线接入，连接方式稳定，低延时，高画质。

11.支持第三方流RTMP、RTSP信号接入

12.支持NDI输出实时传送直播节目视音频至局域网。通过本机安装NDI虚拟摄像机程序轻松对接第三方直播平台进行推流或者在局域网内安装NDI监控程序来监看直播画面

13.支持720*1280 24p/25p/29.97P/30p/50p/59.97p/60p，1080*1920 24p/25p29.97p/30p竖屏信号接入工程。

14.具有无线摄像机手机端APP，灵活的拍摄角度，前后摄像头随心切换,专业功能，Tally指示、音频输出、自动对焦、自动灯光，高、中、低多种传输质量，适用于不同WI-FI环境，支持Wi-Fi、RTMP、宜播云、不同的推流方式，横屏、竖屏，自适应，可同时与多台PC端的“VisStudio Live”软件连接，拍摄的同时也可在手机端记录H.264文件

15.具有美颜功能：提供肤色美颜和环境整体调整两种方式，支持瘦脸，水平模式，垂直模式可选，并可存储3套模板，随时调用。

16.输出信号支持录制为广播级Grass Valley HQ AVI和MP4文件格式。

17.信号源分辨率不满足条件时，采用自适应、拉伸、填充多种方式适应工程分辨率。

18.本地视音频文件解码支持 Grass Valley HQ/HQX AVI，Avid DNxHD MXF，MPG，Matrox MPEG-2 I Frame AVI，MP4，QuickTime MOV，WAV，MP3，WMA等。

19.本地字幕兼容字幕文件（VtLayout）、字幕动画文件（VxMovie），各种图片格式，字幕支持简易编辑器编辑文字，调节字幕位置、字体、着色等等，支持内建字幕模板库，附带大量横竖屏模板；

20.1路基于GPU的实时色键处理和颜色校正，抠像可选择多个色域（各色域间是叠加关系），并可对抠像区域进行平衡和裁剪处理。支持收边和柔边处理，支持设定背景通道或背景静态图片，设定固定前景图片，可调节抠像通道画面缩放、旋转、位置，并新增直线式或黑白图遮罩进行源画面屏蔽（被屏蔽区域将不参与抠像，保持源画面，避免误抠像），新增键遮罩控制抠像画面的透明度呈现。新增键灰度图方式查看抠像效果。抠像通道画面在直播窗口时，可双击画面切换到抠像编辑状态。

21.本地屏幕抓取功能支持全屏抓屏、区域抓屏、窗口抓屏等多种模式。

22.具有音效库和音频混音器，可调节各信号源音频增益，控制音频主输音量；可设定信号源音频采用直通或跟随音频播出方式（跟随：防止在播放本地垫片时，现场音频播出），也可将单声道音频复制成双声道，提高播出安全。

23.画中画：画中画大小、位置、切边等任意调整，画中画图像可选择任意通道（CAM1-5、MED），通道跟随功能，可以设置画中画窗口跟随哪个源通道进行直播切换。并可在源预览窗口实时监控画中画位置及跟随状态，方便使用画中画功能的直播切换，可存储3套模板，随时调取。

24.一键式网络直播到合作网络平台，可设定高、中、低、自定义等多种直播推流质量，并可存储5个RTMP地址。

25.远程IPVGA输入采集电脑桌面，最高支持1080p，可根据网络带宽自动调整帧率，最大支持60帧，图像延时小于200毫秒，画质清晰细腻；
